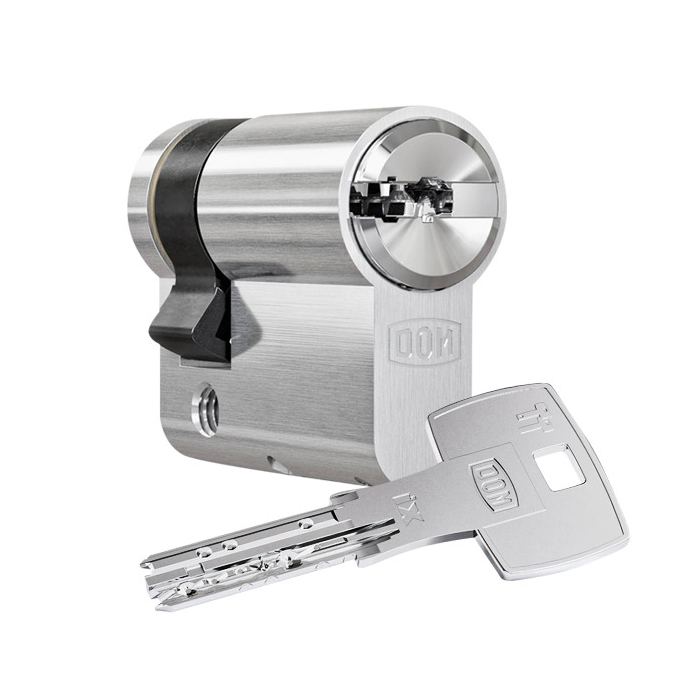

DOM ix Teco® (7TE) Halbzylinder

Art.-Nr.

DO.ix7TE.HZ.333HB

Hersteller-Nr. 333HBix7TE

Skip to the end of the images gallery

Skip to the beginning of the images gallery

53,85 €

inkl. MwSt., zzgl. Versand

Lieferzeit

2 - 3 Wochen

Eigenprofil mit Fertigung beim Hersteller

Bitte beachten Sie, dass bei mit * gekennzeichneten Optionen sich die Lieferzeit verlängern kann!

Produkt-Einstellungen

Schließungsart

Einzelschließung

Gleichschließung

Zylinderlänge außen

Zylinderfärbung

Modulbauweise HZ

Schlüssel

Menge

Details

DOM ix Teco® (7TE) Halbzylinder

System ix Teco® (7TE) "Einfacher Zugang zu höchster Sicherheit"

Der neue Wendeschlüssel ix Teco® (Handelsprofil ix 7TE) ist durch eine innovative gestanzte Aussparung im Schlüssel, eine patentierte Technik, besonders gut vor unbefugtem Kopieren geschützt. Eine spezielle Hoch-Tief-Frästechnik (HT) im horizontalen Basisprofil erhöht die Sicherheit bei der Profilkontrolle und ist schwer kopierbar. Mit dem innovativen und durchdachten Design erwerben Sie eine Schließanlage mit effizientem Schlüsselkopierschutz, die prädestiniert ist für den Einsatz im Schließsystem, aber auch für Einzelschlösser.

Patentschutz bis 2038

Grundlänge:

ab 30,5/10 mm
von Mitte Schließnase gemessen
Verlängerung in 5 mm Schritten
ab 75,5/10 mm erfolgt die Fertigung in modularer Bauweise

Technische Merkmale:

hoher Manipulationsschutz durch 20-fache Schließberechtigungsabfrage
Anti Bumping (Schlagschlüsselschutz) & Anti Picking Stifte (Pickingschutz)
bis zu 12 waagerechte und senkrechte Profilkontrollstifte: Kontrollpunkte bei der Berechtigungsabfrage eines Schlüssels
7 gefederte Stiftzuhaltungen, axial angeordnet, aus Sondermessing/stahlgehärtet bieten Manipulationsschutz (6 variable Zuhaltungen, 1 gefederte Stiftabfrage für die geprägte Ausnehmung)
12 Kern- und Gehäusestifte
taillierte Kern- und Gehäusestifte zu Abtast- und Aufsperrsicherungen
Anbohrschutz (Standard): 2 gehärtete Stahlstifte im Gehäuse, 1 gehärteten Stahlstift im Zylinderkern
13 mm Kerndurchmesser
einteiliger Schließbart aus Sinterstahl
konkav ausgebildeter Kernkopf als Schlüsseleinführhilfe
gemäß DIN EN 1303:2015-08, zertifiziert nach ISO 9001:2015
Verschlusssicherheitsklasse 6, Angriffswiderstandsklasse B (Schließanlage Klasse C) gemäß DIN EN 1303

Ausführung:

Zylindergehäuse und Zylinderkern aus massiven Messing (hoher Korrosionsschutz)
Zylinderoberfläche: matt vernickelt
Wendeschlüsselsystem
horizontale Schlüsseleinführung
Schließnase 8-fach verstellbar
kompatibel mit DOM Elektronik (ermöglicht durch die Integration der Passiv-Transponder-Technik in die Schlüsselreide mittels Clip Tag)

Schlüssel:

Schlüsseldicke: 2,6 mm
Wendeschlüssel aus Neusilber: korrosionsfrei und verschleißarm
hoher Bedienkomfort durch Wendeschlüssel
neues Schlüsselkopfdesign
besondere Hoch-Tief-Fräsung (Aushebe- und Auflaufflächen) zur optimalen Schlüsseleinführung
mit zusätzlicher geprägter Ausnehmung
komplexe Codierung im Schlüssel erschwert die Anfertigung eines Nachschlüssels (sehr hoher Schlüsselkopierschutz)
Schlüsselhalmlänge auf alle gängigen Sicherheitsbeschläge abgestimmt
keine Schlüsselrohlinge im Handel vorhanden

Optionen / Sonderausstattung:

Modulbauweise mit erhöhtem Abreißschutz (durch gehärteten Stahlsteg)
verschiedene Zylinderfärbungen (auf Anfrage)
erhöhter Bohrschutz (auf Anfrage)
Witterungsschutz (auf Anfrage)
Freilauf (auf Anfrage)

Einsatzgebiet:

für ein- oder mehrtourige Einsteckschlösser und diverse andere Schlösser
Schaltzylinder für Aufzugstechnik
Garagentore, Schlüsselschalter, Scharfschalteinrichtungen, Rolltore (bei seitl. Befestigung)
Mehrfamilienhäuser
größere Wohnanlagen
kleine und mittlere gewerbliche Objekte

Lieferumfang:

Halbzylinder inkl. 3 oder mehr Schlüssel
1 Befestigungsschraube
Sicherungskarte

Technische Details

Wendeschlüssel mit besonderer Hoch-Tief-Fräsung (HT)

Das DOM System ix Teco® (7TE) verfügt über eine patentierte Hoch-Tief Fräsung im Schlüssel und bietet somit einen hohen technischen Schlüsselkopierschutz und hohen Manipulationsschutz gegen Öffnungstechniken.

Schlagschutz

Der Zylinder enthält Schlagschutzstifte und andere Sicherheitselemente, die einen Zugang durch Schlagschlüssel zum Drehen der Innenstifte verhindern.

Aufsperrschutz

Der Zylinder enthält speziell geformte Aufsperrsicherheitsstifte, die das Öffnen mit Hilfe eines Dietrichs verhindern.

Ziehschutz

Der Zylinder enthält einen speziellen Zylinderkern, der das Herausziehen des Zylinders durch Bohren in den Kern verhindert.

Nockenstellung

Die Schließnase kann in 8 verschiedene Raststellungen umgelegt werden (siehe weiße Kreise). Der schwarze Kreis stellt die Position dar, an der die Schließnase standardmäßig positioniert ist.

Möchten Sie die Schließnase umstellen, funktioniert das wie folgt:

Stecken Sie den Schlüssel in den Zylinder und verdrehen sie die Schließnase.
Drücken Sie den sich in der Schließnase befindlichen Raststift mit einem spitzen Gegenstand
(z.B. der DOM Auslösenadel oder einem dünnen Schlitzschraubendreher) nach unten Richtung Druckfeder.
Halten Sie den Schlüssel fest und drehen dann die Schließnase in die gewünschte Position.
Bei erfolgreichem Umstellen ist ein Einrasten des Raststiftes hörbar.

Wie messen Sie die Zylinderlänge richtig aus?

Hilfe zur Ermittlung der richtigen Länge finden Sie auch in unserem Hilfe-Center zur "Zylindermesslehre".

Optionen

Erhöhter Bohr- und Kernziehschutz (auf Anfrage)

Erhöhten Bohr- und Kernziehschutz erhält der Zylinder durch in mehreren Ebenen angeordnete Hartmetallstifte in Zylindergehäuse und Zylinderkern.

Zylinderfärbung (auf Anfrage):

Oberflächen (poliert, brüniert, matt schwarz chrom)
Standardfärbung: matt vernickelt
mattierte Oberfläche nur stirnseitig
bei individuellen Designansprüchen
bei Wunsch nach homogenem Erscheinungsbild von Türzylinder und Beschlag

Bitte beachten:
Bei Bestellung einer anderen Zylinderfärbung, abweichend von der Standardfärbung, kann es zu verlängerten Fertigungszeiten kommen.

matt vernickelt

poliert

brüniert

matt schwarz chrom

Modulbauweise

Der Modulzylinder ist ein Profilzylinder, bei dem sich die unterschiedlichen Zylinderlängen durch geeignete Zwischenteile des jeweiligen Schließsystems ohne großen Zeitaufwand einstellen lassen. Zusätzlich schützt dies vor gewaltsamen "Abreißen" und "Ziehen" am Zylinder (Modulartechnik mit erhöhtem Abreißschutz).

Seewasserbeständigkeit (auf Anfrage):

für den Einsatz unter Meeresklima bzw. salzhaltiger Atmosphäre
Stulpschraube rein Messing, Schließnase Sinterstahl (chemisch vernickelt)
Zylinderfärbung: matt chrom
Einschränkungen in Kombination mit anderen Sonderausstattungen möglich

Freilauf (auf Anfrage)

Als Freilaufzylinder werden die Profilzylinder bezeichnet, die einen frei drehbaren Nocken (Schließnase) haben.
Der Nocken lässt sich dabei 360° frei bewegen, wenn kein Schlüssel steckt. DOM Freilaufzylinder entsprechen dabei der DIN EN 18252:2006-12.
Bei steckendem Schlüssel kuppelt die federbelastete Kupplung im Nocken ein. Dadurch kann dann der Zylinder auf herkömmliche Art mit dem Schlüssel geschlossen werden.

ab Zylinderlänge: 35,5/35,5 mm
Meist nur notwendig bei speziellen Panik- oder Automatikschlösser. Im Zweifel bitte mit dem Türhersteller abklären.
bei Mehrfachverriegelungen mit Panik-Funktion: Durch die Drückerbetätigung müssen Falle und Riegel bei zugeschlossenen Türen in den Schlosskörper bewegt werden. Um dies zu gewährleisten, muss sich die Schließnase frei drehen lassen.
in motorgetriebenen Schlössern und speziellen Fluchttürschlössern
Einschränkungen in Kombination mit anderen Sonderausstattungen möglich
diese Option ist nicht mit der Not- und Gefahrenfunktion kombinierbar
Freilauffunktion ist nach FZG (Prüfrichtlinie für Profilzylinder mit Freilauffunktion für Getriebeschlösser in Fluchttürverschlüsse) geprüft
